Ihre Vorteile:
- Inklusive Wandkonsole und 2 x doppelwandiger Verbindungsleitung für 2 Anschlüsse
- Hochwertiger nicht-magnetischer Edelstahl
- Schornstein-Innendurchmesser 180 mm, Außendurchmesser 230 mm
- Inklusive Edelstahl Wandkonsole verstellbar von 50 mm bis 150 mm
- Komplett für 2 Anschlüsse
- Inklusive verstellbarem Wandhalter von 50 mm bis 70 mm
- Inklusive doppelwandiger Verbindung
- 30 mm dicke Spezialisolierung
- Für Öl Gas und Festbrennstoffe bis zu 600° Abgastemperatur
- Ausbrandbeständig bei 1000° bei trockener Betriebsweise geprüft
- Breite Klemmbänder für Schnellmontage
- Innenrohr 0,5 mm Edelstahl
- Außenmantel aus bewährtem Edelstahl 1.4301
Das 6,8 m Paket besteht aus folgenden Bauteilen
- 1 x Edelstahl Wandkonsole verstellbar von 50 mm bis 150 mm
- 1 x Edelstahl Wandhalter verstellbar 50 mm bis 70 mm Wandabstand
- 1 x Reinigungselement mit Grundplatte und senkrechtem Kondensat Ablauf
- 2 x Rauchrohranschluss T-Stück 90°
- 2 x Edelstahl Wandrosette
- 2 x Wanddurchführung kürzbar Länge 500 mm lang mit Doppelwandfutter 180 mm
- 4 x Rohrelement Länge 1000 mm
- 1 x Rohrelement Länge 500 mm
- 1 x Mündungsabschluss
- Benötigte Anzahl breiter Klemmbänder
- Zulassung zur Vorlage beim Schornsteinfeger
Nennhöhe |
1000 mm Rohrelement |
500 mm Rohrelement |
Wandhalter |
6,8 |
4 |
1 |
1 |
7,3 |
5 |
0 |
2 |
7,8 |
5 |
1 |
2 |
8,3 |
6 |
0 |
2 |
8,8 |
6 |
1 |
2 |
9,3 |
7 |
0 |
2 |
9,8 |
7 |
1 |
2 |
10,3 |
8 |
0 |
2 |
10,8 |
8 |
1 |
3 |
11,3 |
9 |
0 |
3 |
Je nach Ihrer Paketwahl erhöht sich die Anzahl der Rohrelemente mit ½ und 1 Meter Rohrelement.
Ab 7,3 m liefern wir 2 Wandhalter und ab 10,8 m liefern wir 3 Wandhalterungen

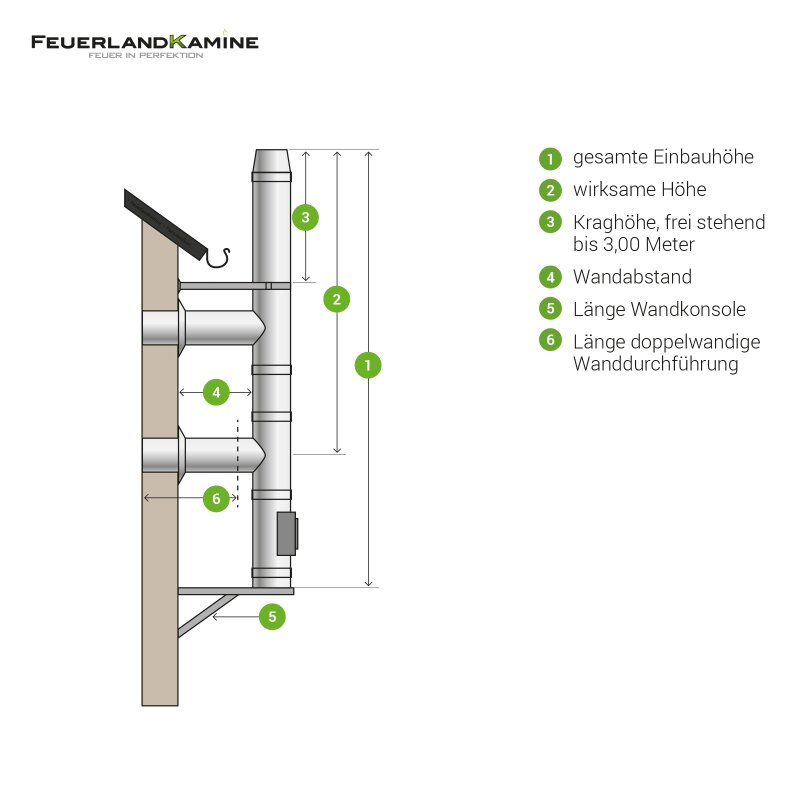

Beachten Sie bitte, dass die Nennhöhe nicht der Einbauhöhe entspricht. Je Rohrelement verliert die Höhe 6 cm, da die Rohre ineinandergeschoben werden. Um eine genau benötigte Höhe zu ermitteln, gehen Sie bitte folgt vor; Ermitteln die die bauseits benötigte Höhe ausgehend von der Mitte des Wanddurchbruchs. Rechnen Sie die Längenelemente (je Stück minus 6 cm) plus ca. 20 cm für die Hälfte vom T-Stück. Die Wanddurchführungen a 500 mm Länge sind in der Gesamtlänge des Schornstein mit eingerechnet.
Systembeschreibung
Die Schornsteinsysteme bestehen aus drei Schalen.
Die Außenschale übernimmt die statische Funktion und besteht aus hochwertigem Edelstahl der Materialqualität 1.4301 mit einer hochglänzenden Oberfläche (3 D), die das moderne Design unterstützt.
Der Ringspalt zwischen Innen- und Außenschale besteht aus einer hochwertigen durchgehenden Wärmedämmschicht, dadurch wird ein zu schnelles Abkühlen der Abgase verhindert. Durch die durchgehende Wärmedämmschicht wird verhindert, dass eine Kältebrücke entsteht. Diese Dämmschicht wird als zweite Schale angesehen. Die Innenschale wird als dritte Schale bezeichnet und besteht aus korrosionssicherem Edelstahl.
Alle rauchgasführenden Komponenten des Systems sind Plasma-geschweißt. Die einzelnen Bauteile werden durch ein Muffe-Sicke System verbunden und mittels eines Klemmbandes gesichert. Einer Verletzungsgefahr bei der Montage wird durch gebördelte Enden vorgebeugt. Weiterhin verstärkt diese Bauweise die Statik des gesamten Systems.
Individuelle Aufnahme der Wärmeausdehnung an der Innenseite jedes Längenelementes, kein Einsatz von Kompensatoren notwendig. Durchgehende Wärmedämmung ohne Kältebrücken. Geeignet für trockene oder feuchte Betriebsweise bis zu 600° Dauertemperatur.
Alle Längenelemente können gekürzt werden. Dazu muss zunächst das Innenrohr herausgezogen werden. Dann ist jeweils das Sickenende der jeweiligen Schale mit einem Winkelschleifer auf Länge zu schneiden. Gerne senden wir ihnen eine bebilderte Anleitung per Mail.
