Edelstahlschornsteinbausatz 3,50 m Inndurchmesser DW 150 mm Aussendurchmesser 210 mm mit oder ohne Regenhaube
Komplette Winkelmontage! Hier gibt es die volle Ladung, keine halben Sachen!
Gute Qualität zu Tiefstpreisen.
Mit diesem doppelwandigen Edelstahl Schornstein Bausatz mit Winkel DW130 (Innen-Durchmesser) können Sie Ihren Schlot mit einem Wandabstand von 50 mm bis 70 mm montieren. Dieser Bausatz ist für dir Wandmontage ausgelegt.
Entdecken Sie die Einfachheit und Effizienz unserer hochwertigen Edelstahl-Schornstein Bausätze - Schlot! Mit einem Außendurchmesser von 210 mm und einem Innendurchmesser von 150 mm (DW150) bieten unsere Bausätze alles, was Sie für die problemlose Montage eines Schornsteins benötigen. Sorgfältig zusammengestellt, enthalten sie sämtliche erforderlichen Komponenten für eine reibungslose Installation. Die Bausätze beinhalten bereits alle benötigten Klemmbänder in der breiten Ausführung. Dadurch wird nicht nur die Montage erleichtert, sondern auch beschleunigt. Vertrauen Sie auf unsere Komplettlösungen für Ihren Außenschornstein und genießen Sie eine einfache und zuverlässige Installation – ohne mühsames Suchen nach zusätzlichen Teilen. Jetzt zugreifen und Ihren Schornsteinbau mühelos realisieren!

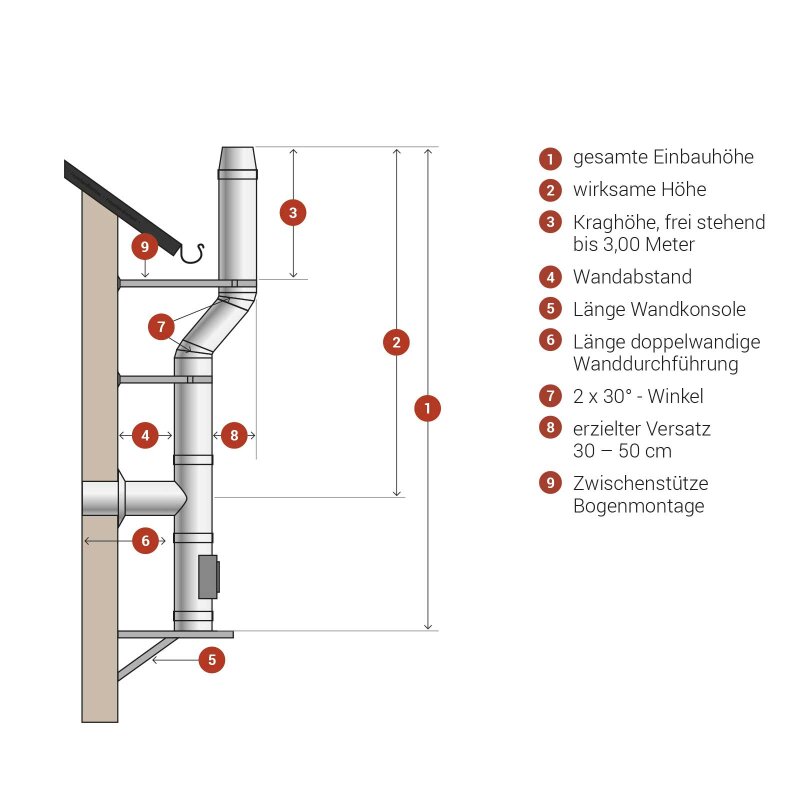

Der Maximale Wandabstand für die Winkelmontage beim Innendurchmesser von 150 mm beträgt 535 mm bei dem 750er Wandhalter. Bei dem 1060er Wandhalter beträgt der maximale Abstand 815 mm.
Das 3,50 m Paket besteht aus folgenden Bauteilen:
- 1 x Edelstahl Konsolbleche verstellbar von 50 mm bis 150 mm
- 1 x Edelstahl Wandhalter verstellbar von 50 mm bis 70 mm
- 1 x Reinigungselement mit Grundplatte und Kondensatablauf
- 1 x Wanddurchführung 500 mm mit Doppelwandfutter 150 mm
- 2 x Rohrelemente Länge 1000 mm
- 1 x Wandhalter 750 mm oder 1060 mm (je nach Auswahl)
- 1 x Feuerungsanschluss 90°
- 1 x Edelstahl Wandrosette
- 2 x Bogen 30° (Winkel)
- 1 x Mündungsabschluss mit oder ohne Regenhaube (je nach Auswahl)
- Benötigte Anzahl breiter Klemmbänder
- Zulassung zur Vorlage beim Schornsteinfeger
Ihre Vorteile auf einen Blick:
- Inklusive Edelstahl Konsolblechen + langer Konsole
- Inklusive kompletter Bogenmontage
- Inklusive Schiebeelement für einfachen Einbau
- Inklusive doppelwandiger Wanddurchführung
- 30 mm dicke Spezialisolierung
- Für Öl, Gas und Festbrennstoffe bis zu 600° Abgastemperatur
- Ausbrandbeständig bei 1000° geprüft
- Breite Klemmbänder für Schnellmontage
- Edelstahlinnenrohr 0,6 mm Edelstahl
- Außenmantel aus bewährtem Edelstahl 1.4301
| Eigenschaften |
Wert |
| Material |
Edelstahl |
| Geeignet für |
Gas, Heizöl, Holz, Pellets |
| Temeraturklasse |
T600 |
| Materialgüte Innenrohr |
1.4521 |
| Materialstärke |
0,6 mm |
| Korrosionsklasse |
V2 |
| Isolierstärker |
30 mm |
| Isolierung |
Mineralwolle |
| Betriebsweise |
Unterdruck |
| Rußbrandbeständigkeit |
Ja |
| Abstand zu Brennbaren Baustoffen |
DN80 - DN 300 => 50 mm
DN350 - DN450 => 75 mm
DN500 => 100mm |
Der maximale Wandabstand der Konsole 750 beträgt bei Durchmesser:
- 120 mm = 565 mm
- 130 mm = 555 mm
- 150 mm = 535 mm
- 160 mm = 525 mm
- 180 mm = 505 mm
- 200 mm = 485 mm
- 250 mm = 435 mm
Der maximale Wandabstand der Konsole 1060 beträgt bei Durchmesser:
- 120 mm = 845 mm
- 130 mm = 835 mm
- 150 mm = 815 mm
- 160 mm = 805 mm
- 180 mm = 785 mm
- 200 mm = 765 mm
- 250 mm = 715 mm
Beachten Sie bitte, dass die Nennhöhe nicht der Einbauhöhe entspricht. Je Rohrelement verliert die Höhe 6 cm, da die Rohre ineinandergeschoben werden. Um eine genau benötigte Höhe zu ermitteln, gehen Sie bitte folgt vor. Ermitteln Sie die bauseits benötigte Höhe ausgehend von der Mitte des Wanddurchbruchs. Rechnen Sie die Längenelemente ( je Stück minus 6 cm) plus ca. 20 cm für die Hälfte vom T-Stück.
Systembeschreibung
Das Schornsteinsystem besteht aus drei Schalen. Die Außenschale übernimmt die statische Funktion und besteht aus hochwertigem Edelstahl der Materialqualität 1.4301 mit einer hochglänzenden Oberfläche.
Der Ringspalt zwischen Innen- und Außenschale besteht aus einer hochwertigen durchgehenden Wärmedämmschicht, dadurch wird ein zu schnelles Abkühlen der Abgase verhindert. Durch die durchgehende Wärmedämmschicht wird verhindert, dass eine Kältebrücke entsteht. Diese Dämmschicht wird als zweite Schale angesehen. Die Innenschale wird als dritte Schale bezeichnet besteht aus korrosionssicherem Edelstahl.
Alle rauchgasführenden Komponenten des Systems sind Plasma- geschweißt. Die einzelnen Bauteile werden durch ein Muffe – Sicke System verbunden und mittels eines Klemmbandes gesichert. Einer Verletzungsgefahr bei der Montage wird durch gebördelte Enden vorgebeugt. Weiterhin verstärkt diese Bauweise die Statik des gesamten Systems.
Individuelle Aufnahme der Wärmeausdehnung an der Innenseite jedes Längenelementes, kein Einsatz von Kompensatoren notwendig. Durchgehende Wärmedämmung ohne Kältebrücken. Geeignet für trockene oder feuchte Betriebsweise bis zu 600° Dauertemperatur.
Alle Längenelemente können gekürzt werden. Dazu muss zunächst das Innenrohr herausgezogen werden. Dann ist jeweils das Sickenende der jeweiligen Schale mit einem Trennjäger auf Länge zu schneiden. Gerne senden wir Ihnen eine bebilderte Anleitung per Mail.
