Edelstahlschornsteinbausatz gemäß dem Durchmesser und der Höhe Ihrer Wahl. Wahlweise mit oder ohne Regenhaube.
Komplette Winkelmontage! Hier gibt es die volle Ladung, keine halben Sachen!
Gute Qualität zu Tiefstpreisen.

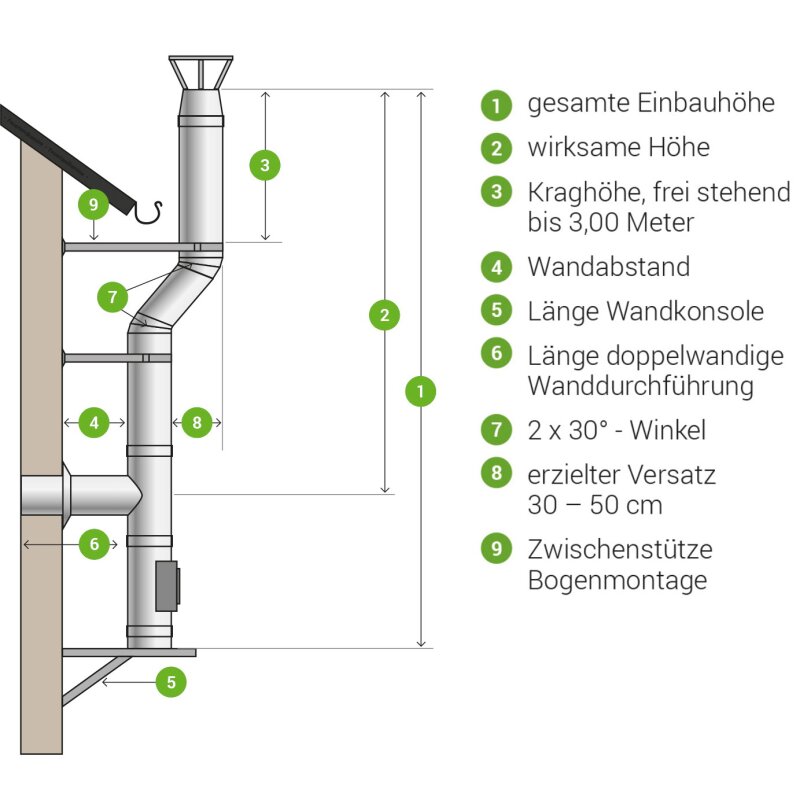

Diese Schornstein-Bogenmontage wird im unterem Bereich mit kleinem Wandabstand geführt. Vor der Dachkante setzen Sie den ersten 30° Bogen, den Sie mit einem Wandhalter befestigen. Dann setzen Sie eventuell noch ein Längenelement aus dem Paket.
Der erzielte Versatz beträgt je nach verwendeten Elementen zwischen den Bögen ca. 30-50 cm. Den oberen Bogen befestigen Sie mit einer Zwischenstütze und der langen Wandkonsole.
Auch Konsolbleche und die doppelwandige Wanddurchführung sind im Paket enthalten.
Das 7,50 m Paket besteht aus Folgenden Bauteilen
- 1 x Edelstahl Konsolbleche verstellbar von 50 mm bis 150 mm
- 1 x Edelstahl Wandhalter verstellbar von 50 mm bis 70 mm
- 1 x Reinigungselement mit Grundplatte und Kondensatablauf
- 1 x Wanddurchführung 500 mm mit Doppelwandfutter 150 mm
- 6 x Rohrelemente Länge 1000 mm
- 1 x Wandkonsole 1030 mm
- 1 x Feuerungsanschluss 90°
- 1 x Edelstahl Wandrosette
- 2 x Bogen 30° (Winkel)
- 1 x Zwischenstütze
- 1 x Mündungsabschluss mit Regenhaube
- Benötigte Anzahl breiter Klemmbänder
- Zulassung zur Vorlage beim Schornsteinfeger
Je nach ihrer Paketwahl erhöht sich die Anzahl der Längenelemente. Ab 9 m liefern wir 2 Wandhalterungen!
Ihre Vorteile auf einen Blick:
- Inklusive Edelstahl Konsolblechen + langer Konsole
- Inklusive kompletter Bogenmontage
- Inklusive Schiebeelement für einfachen Einbau
- Inklusive doppelwandiger Wanddurchführung
- 30 mm dicke Spezialisolierung
- Für Öl, Gas und Festbrennstoffe bis zu 600° Abgastemperatur
- Ausbrandbeständig bei 1000° geprüft
- Breite Klemmbänder für Schnellmontage
- Edelstahlinnenrohr 0,5 mm Edelstahl
- Außenmantel aus bewährtem Edelstahl 1.4301
Der maximale Wandabstand der Konsole 1030 beträgt bei Durchmesser:
- 130 mm = 835 mm
- 150 mm = 815 mm
- 160 mm = 805 mm
- 180 mm = 785 mm
- 200 mm = 765 mm
Beachten Sie bitte, dass die Nennhöhe nicht der Einbauhöhe entspricht. Je Rohrelement verliert die Höhe 6 cm, da die Rohre ineinandergeschoben werden. Um eine genau benötigte Höhe zu ermitteln, gehen Sie bitte wie folgt vor; Ermitteln Sie die bauseitig benötigte Höhe ausgehend von der Mitte des Wanddurchbruchs. Rechnen Sie die Längenelemente (je Stück minus 6 cm) plus ca. 20 cm für die Hälfte vom T-Stück.
Systembeschreibung
Das Schornsteinsystem besteht aus drei Schalen.
Die Außenschale übernimmt die statische Funktion und besteht aus hochwertigem Edelstahl der Materialqualität 1.4301 mit einer hochglänzenden Oberfläche (3 D), die das moderne Design unterstützt.
Der Ringspalt zwischen Innen- und Außenschale besteht aus einer hochwertigen durchgehenden Wärmedämmschicht, dadurch wird ein zu schnelles abkühlen der Abgase verhindert. Durch die durchgehende Wärmedämmschicht wird verhindert, dass eine Kältebrücke entsteht. Diese Dämmschicht wird als zweite Schale angesehen. Die Innenschale wird als dritte Schale bezeichnet und besteht aus korrosionssicherem Edelstahl.
Alle rauchgasführenden Komponenten des Systems sind Plasma- geschweißt. Die einzelnen Bauteile werden durch ein Muffe – Sicke System verbunden und mittels eines Klemmbandes gesichert. Einer Verletzungsgefahr bei der Montage wird durch gebördelte Enden vorgebeugt. Weiterhin verstärkt diese Bauweise die Statik des gesamten Systems.
Individuelle Aufnahme der Wärmeausdehnung an der Innenseite jedes Längenelementes, kein Einsatz von Kompensatoren notwendig. Durchgehende Wärmedämmung ohne Kältebrücken. Geeignet für trockene oder feuchte Betriebsweise bis zu 600° Dauertemperatur.
Alle Längenelemente können gekürzt werden. Dazu muss zunächst das Innenrohr herausgezogen werden. Dann ist jeweils das Sickenende der jeweiligen Schale mit einem Winkelschleifer auf Länge zu schneiden. Gerne senden wir ihnen eine bebilderte Anleitung per Mail.
