Mit diesem doppelwandigen Edelstahl Schornstein Bausatz für die Wandmontage DW130 (Innen-Durchmesser) können Sie Ihren Schlot mit einem Wandabstand von 50 mm bis 70 mm montieren.
Mit diesen Edelstahl-Schornstein Bausätzen erhalten Sie alles, was Sie für einen Außenschornstein benötigen, in unseren Bausatz sind auch alle benötigten Klemmbänder in der breiten Ausführung vorhanden, welches eine bessere schnelle Montage ermöglicht. Bitte beachten Sie, dass der angegebene Durchmesser DW 130 der Innendurchmesser ist, zu diesem kommt noch die 30 mm Isolierung und entspricht dann einen Außendurchmesser von 190 mm.
Lieferumfang 6,00 m Paket:
- 1 x Edelstahl Wandkonsole verstellbar von 50 mm bis 150 mm
- 1 x Edelstahl Wandhalter verstellbar von 50 mm bis 70 mm
- 1 x Reinigungselement mit Grundplatte & Kondensatablauf
- 1 x Feuerungsanschluss 90°
- 1 x Wanddurchführung 500 mm kürzbar mit Doppelwandfutter DN 130 mm
- 1 x Edelstahl Wandrosette
- 4 x Rohrelement Länge 1000 mm
- 1 x Rohrelement Länge 500 mm
- 1 x Mündungsabschluss mit Regenhaube
- Benötigte Anzahl Klemmbänder
- Zulassung zur Vorlage beim Schornsteinfeger
Ihre Vorteile auf einen Blick:
- 30 mm dicke Spezialisolierung
- Inklusive breite Klemmbänder für Schnellmontage
- Inklusive langer doppelwandiger Verbindungsleitung
- Für Öl Gas und Festbrennstoffe bis zu 600° Abgastemperatur
- Ausbrandbeständig bei 1000° geprüft
- Außenmantel 0,5 mm Edelstahl
- Innenrohr 0,5 mm Edelstahl
| Eigenschaften |
Wert |
| Material |
Edelstahl |
| Geeignet für |
Gas, Heizöl, Holz, Pellets |
| Temeraturklasse |
T600 |
| Materialgüte Innenrohr |
1.4521 |
| Materialstärke |
0,5 mm |
| Korrosionsklasse |
V2 |
| Isolierstärker |
30 mm |
| Isolierung |
Mineralwolle |
| Betriebsweise |
Unterdruck |
| Rußbrandbeständigkeit |
Ja |
| Abstand zu Brennbaren Baustoffen |
DN80 - DN 300 => 50 mm
DN350 - DN450 => 75 mm
DN500 => 100mm |

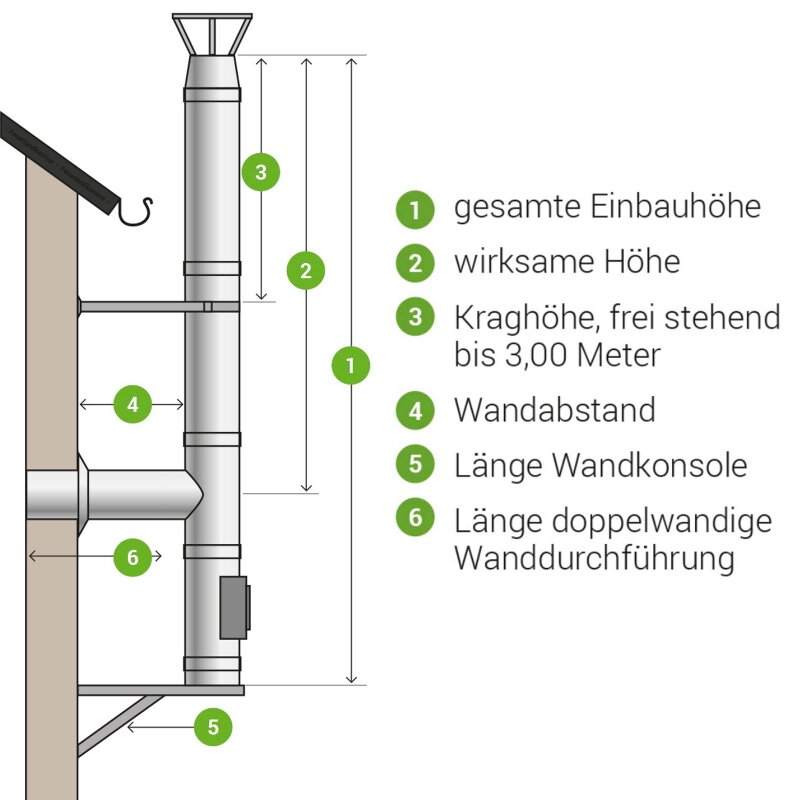

Beachten Sie bitte, dass die Nennhöhe nicht der Einbauhöhe entspricht. Je Rohrelement verliert die Höhe 6 cm, da die Rohre ineinandergeschoben werden. Um eine genau benötigte Höhe zu ermitteln, gehen Sie bitte folgt vor. Ermitteln Sie die bauseits benötigte Höhe ausgehend von der Mitte des Wanddurchbruchs. Rechnen Sie die Längenelemente ( je Stück minus 6 cm) plus ca. 20 cm für die Hälfte vom T-Stück.
Systembeschreibung
Das Schornsteinsystem besteht aus drei Schalen. Die Außenschale übernimmt die statische Funktion und besteht aus hochwertigem Edelstahl der Materialqualität 1.4301 mit einer hochglänzenden Oberfläche.
Der Ringspalt zwischen Innen- und Außenschale besteht aus einer hochwertigen durchgehenden Wärmedämmschicht, dadurch wird ein zu schnelles Abkühlen der Abgase verhindert. Durch die durchgehende Wärmedämmschicht wird verhindert, dass eine Kältebrücke entsteht. Diese Dämmschicht wird als zweite Schale angesehen. Die Innenschale wird als dritte Schale bezeichnet besteht aus korrosionssicherem Edelstahl.
Alle rauchgasführenden Komponenten des Systems sind Plasma- geschweißt. Die einzelnen Bauteile werden durch ein Muffe – Sicke System verbunden und mittels eines Klemmbandes gesichert. Einer Verletzungsgefahr bei der Montage wird durch gebördelte Enden vorgebeugt. Weiterhin verstärkt diese Bauweise die Statik des gesamten Systems.
Individuelle Aufnahme der Wärmeausdehnung an der Innenseite jedes Längenelementes, kein Einsatz von Kompensatoren notwendig. Durchgehende Wärmedämmung ohne Kältebrücken. Geeignet für trockene oder feuchte Betriebsweise bis zu 600° Dauertemperatur.
Alle Längenelemente können gekürzt werden. Dazu muss zunächst das Innenrohr herausgezogen werden. Dann ist jeweils das Sickenende der jeweiligen Schale mit einem Trennjäger auf Länge zu schneiden. Gerne senden wir Ihnen eine bebilderte Anleitung per Mail.
